助力光伏電站試驗提質增效：簡形二合一配電變壓器測試系統技術解析
2025.08.20
在全球能源轉型加速的背景下，光伏電站作為清潔能源的核心載體，其安全穩定運行直接關系到能源供應的可靠性。配電變壓器作為光伏電站電能轉換與傳輸?shù)年P(guān)鍵設備，其性能參數測試是電站建設與運維階段的核心環節。傳統測試模式中，直阻測試與變比測試需分別配置專用儀器，存在接線繁瑣、操作復雜、效率低下等痛點。上海簡形電力科技研發的JX2202二合一配電變壓器測試系統（直阻+變比），通過一體化設計與智能化技術，為光伏電站試驗提供了高效解決方案。
一、傳統測試模式的痛點分析
光伏電站現場試驗環境復雜，傳統變壓器測試需面臨多重挑戰：
1、設備冗余與資源浪費：直阻測試與變比測試需兩臺獨立儀器，增加設備采購成本與運輸負擔，尤其在山地、荒漠等偏遠電站場景下，設備搬運耗時耗力。
2、多次接線與安全風險：兩類測試需分別接線，頻繁拆卸可能導致接線錯誤，不僅影響測試精度，更存在觸電隱患。
3、效率瓶頸與人力成本：單臺設備測試流程耗時約30分鐘，兩臺設備疊加操作時間，導致單日測試容量受限，難以滿足大型光伏電站批量測試需求。
4、數據管理分散：測試數據需人工記錄與整理，易出現錯漏，影響試驗報告的準確性與追溯性。
二、技術突破：一體化設計與智能化升級

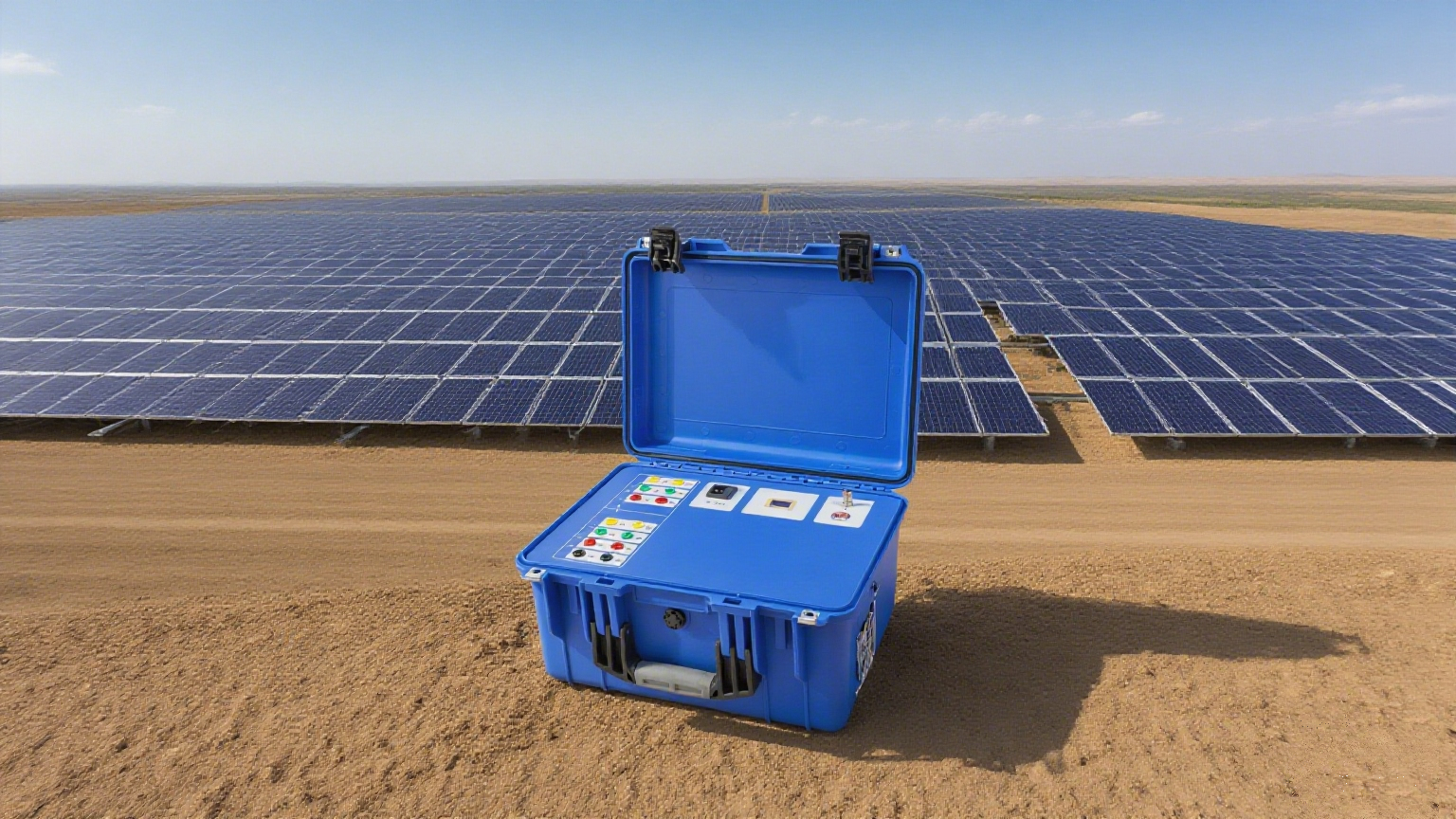

JX2202系統以“一次接線、雙模測試”為核心創新點，融合直阻與變比測試功能，通過硬件集成與軟件優化，實現光伏電站試驗效率與質量的雙重提升。
一體化硬件架構：簡化操作，提升效率
1、一次接線完成雙模測試：系統采用共用測試端子設計，直阻與變比測試復用同一套接線，省去傳統模式下的重復接線步驟，將單臺變壓器測試時間壓縮至15分鐘以內，效率提升50%以上。
2、寬量程高精度測量：直阻測試支持20A（選配）至≤10mA多檔位輸出，覆蓋0.5mΩ~1kΩ測量范圍，準確度達±(讀數×0.2%+2個字)；變比測試范圍0.9~1000，準確度最高達±(讀數×0.1%+2個字)，滿足光伏電站不同容量變壓器的測試需求。
3、便攜化與續航優化：內置7.8AH大容量鋰電池，支持-10℃~50℃寬溫工作，擺脫現場市電依賴，單機重量僅6.5kg，配合輕量化設計，單人即可完成野外作業。
智能化操作體系：降低門檻，保障精準
1、APP無線控制：通過藍牙連接手機APP，實現測試參數設置、啟動/停止控制、數據查看等全流程遠程操作，避免人員在高壓設備附近頻繁走動，提升作業安全性。
2、自動化測試流程：支持三相自動換相、測試數據實時刷新與自動計算（如三相不平衡率、變比誤差），減少人工干預，降低操作失誤率。
3、數據管理與報告生成：內置存儲模塊可記錄海量測試數據，支持按日期、站點、設備編號等多維度檢索，并能一鍵導出標準化測試報告，滿足電站數字化運維需求。
三、光伏電站場景化應用價值
在光伏電站實際運維中，JX2202系統展現出顯著的場景適配性：
1、電站建設期：針對大規模集中式光伏電站，可實現單日30臺以上變壓器測試效率，大幅縮短調試周期，助力電站提前并網發電。
2、運維檢修期：在逆變器、匯流箱等設備的定期巡檢中，便攜化設計與快速測試能力，可滿足分散式光伏電站多點位、高效率的測試需求。
3、極端環境適應性：在高溫、高濕、沙塵等惡劣環境下，工業級防護設計與穩定的鋰電池供電，確保測試數據的可靠性與連續性。
四、技術參數與性能保障
JX2202系統的核心技術指標為測試質量提供堅實保障：
1、直阻測試：20A檔位覆蓋0.5mΩ~100mΩ低阻范圍，滿足光伏電站低壓側大電流測試需求；≤10mA檔位支持30Ω~1kΩ高阻測量，適配高壓側繞組測試。
2、變比測試：0.9~1000的寬量程覆蓋，支持Z型變壓器、PT等特殊設備測試，聯結組別自動識別功能減少參數設置錯誤。
3、安全設計：儀器具備過流、過壓、過熱保護機制，接地端子強制安全連接，符合IEC 61010-1測量控制設備安全標準
五、結語
簡形電力JX2202二合一配電變壓器測試系統通過“功能集成化、操作智能化、數據數字化”的技術路徑，有效解決了光伏電站變壓器測試的效率瓶頸與質量風險。在“雙碳”目標推動下，光伏電站向規?；⒏吖β拭芏劝l(fā)展，此類智能化測試設備將成為提升電站全生命周期管理水平的關鍵支撐，為新能源行業的高質量發展注入技術動能。
（注：本文技術參數與功能描述基于JX2202二合一配電變壓器測試系統用戶手冊V1.00版本，具體配置以實際產品為準。）
